Die Anlage G.M.W.E. - "Gera - Pforten - Wuitz - Mumsdorf" - ein Überblick
- Details
- Veröffentlicht: Donnerstag, 11. März 2010 20:18
- Zugriffe: 8100
Die Idee zu der Anlage "G.M.W.E."
Anlässlich des MOROP-Kongresses in Erfurt 1987 entstand die Idee, eine Modulanlage im Maßstab 1:87 zu bauen.
Es existierten schon klare Vorstellungen über das Motiv der Modulanlage. Es sollte die Schmalspurbahn "Gera - Pforten - Wuitz - Mumsdorf" sein. Gestützt auf die intensive Recherchen einzelner Vereinsmitglieder und dem Umstand, dass das Buch "Die Schmalspurbahn Gera - Pforten - Wuitz-Mumsdorf" im Jahr 1987 vom Transpress - Verlag erschien, ließ unsere Idee weiter reifen.

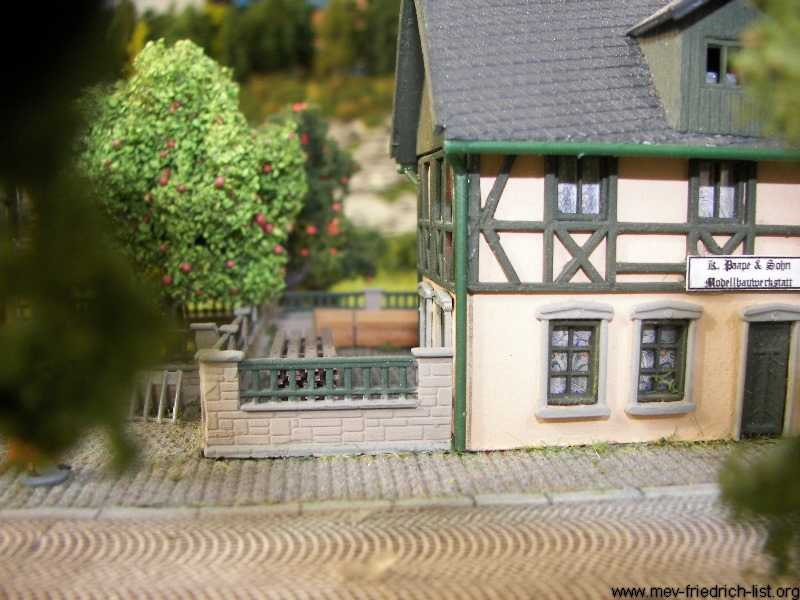

Um diese Idee umzusetzten, wurden die H0m - Gleise im Selbstbau aus zersägtem H0 - Material gefertigt. Fahrzeuge und Gebäude wurden nach original Vorbildern im Eigenbau gefertigt. Nach zweijähriger Arbeit konnten erstmals, zu unserer traditionellen Weihnachtsausstellung 1989, sieben Module mit den Abmessungen 800 x 400 mm und zwei Wendeschleifen gezeigt werden.
Die Neukonzeption
Mit der Verfügbarkeit von Industriematerial für Weichen und Gleise wurde der Mindestradius auf 330 mm festgelegt. Aus diesen Grund machte sich eine Neukonzeption der Anlage erforderlich. Für die Größe der neuen Module war nicht nur das neue Gleismaterial ausschlaggebend; auch Fragen des Transportes ließen uns die neuen Maße 1000 x 500 mm wählen. 1991 wurden die neuen Module zu unserer traditionellen Weihnachtsausstellung den Besuchern vorgestellt
Die Steuerung der Anlage
Bei der Überarbeitung der Anlage wurde auch die Steuerung modifiziert. Unter allen Modulen verläuft ein durchgehendes 21 poliges Scartkabel, welches an den Anlagenenden über Scartbuchsen verbunden wird. Mit dieser Konfiguration wird gewährleistet, dass einzelne Module getauscht werden können. Über das Scartkabel werden sowohl die Steuerungsaufgaben als auch die Stromversorgung der einzelnen Module realisiert. Für die Stromversorgung verwenden wir drei stabilisierte Netzgeräte, zwei für Fahrstrom und eins für die Steuerung.
Um sicher zu stellen, dass nur Personenzüge in Bahnhöfen und Haltepunkten halten, wurde zu deren Erkennung Schutzgasrohrkontakte installiert. Die Haltezeiten der Züge steuern Zeitbausteine.
Daten, Fakten:
Nenngröße: H0m / Maßstab 1:87
Anlagenthema: Schmalspurbahn H0m Epoche 3
Planungsbeginn: 1987
Größe der Anlage: Variabel aufbaubar, z.Zt. stehen 16 verschiedene Aufbauvarianten zur Verfügung
Gleislänge: ca. 51 m
Anzahl der Weichen: 23
Anzahl der gleichzeitig eingesetzten Züge: 1 bis 8
Bauweise der Anlage: Sperrholzkästen
Die Anlage wird betreut durch: Gruppe Mitte
